45 · LINEA PORTO DI MARGHERA
Sostituzione impalcato
Sistema Ferroviario Portuale di Marghera
Campata girevole 30,97 m · Trave a parete piena · 8 campate totali · Fincantieri Infrastructure
Marghera (VE) · Linea Porto di Marghera
“Progettazione del nuovo ponte ferroviario per il completamento del sistema ferroviario portuale di Marghera: schema a più campate con campata girevole centrale da 30,97 m.”
Schema a 8 campate: 16,00 (A) + 2×12,50 (B) + 12,50 (C) + 30,97 (D girevole) + 12,50 (C') + 2×12,50 (B) m. Tracciato in parte rettilineo e in parte curvo R=150 m. Interasse travi 6,35 m per tutte le tipologie.
PORTATA
16,00 m (A) · 12,50 m (B/C) · 30,97 m (D girevole)
ANNO DI REALIZZAZIONE
In corso
PESO VARO
600 kN (A) · 470 kN (B/C/C') · 1.650 kN (girevole)
COMMITTENTE
Fincantieri Infrastructure
TIPOLOGIA
Trave a parete piena
RUOLO AGP
Progettazione esecutiva e costruttiva
“Progettazione del nuovo ponte ferroviario per il completamento del sistema ferroviario portuale di Marghera: schema a più campate con campata girevole centrale da 30,97 m.”
SCHEMA STRUTTURALE
L'opera è configurata con schema a più campate: 16,00 m (tipo A) + 2×12,50 m (tipo B) + 12,50 m (tipo C) + 30,97 m (tipo D, campata girevole) + 12,50 m (tipo C') + 2×12,50 m (tipo B). Il tracciato si sviluppa in parte rettilineo (campata girevole) e in parte in curva con raggio minimo R=150 m. Sopraelevazione nulla.
CAMPATE FISSE
Travi a parete piena, altezza 1,75 m, singolo binario, interasse fra le travi principali 6,35 m, interasse travi trasversali 3,20 m. Pesi di varo: 600 kN per tipo A, 470 kN per tipi B, C e C'.
CAMPATA GIREVOLE
Campata pivotante di 30,97 m, altezza variabile da 1,75 m a 2,55 m, interasse travi 6,35 m, interasse travi trasversali 3,00 m. Peso di varo 1.650 kN. Varo con palancolati, chiatte e gru.
COMMITTENTE & RUOLO
COMMITTENTE
Fincantieri Infrastructure
RUOLO AGP
Progettazione esecutiva e costruttiva
APPALTATORE
Fincantieri Infrastructure
COMUNE
Marghera (VE)
DATI TECNICI · FERROVIARIO
INFO PROGETTO
MONTAGGIO
Palancolati, chiatte e gru
ELABORATI GRAFICI · PROGETTAZIONE ESECUTIVA
Tavole di progetto

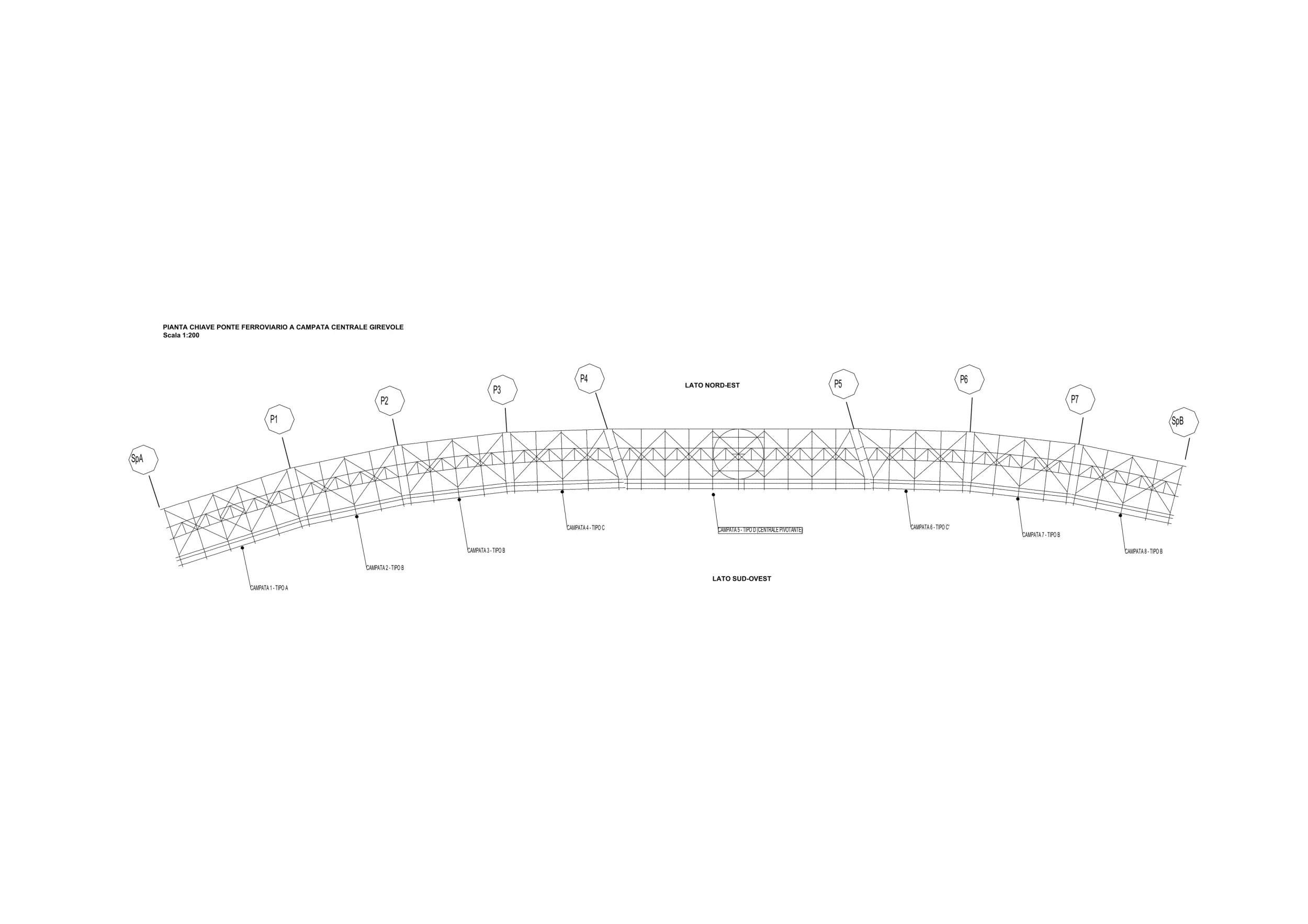

Schema a 8 campate · Tracciato con curva R=150 m · Porto di Marghera

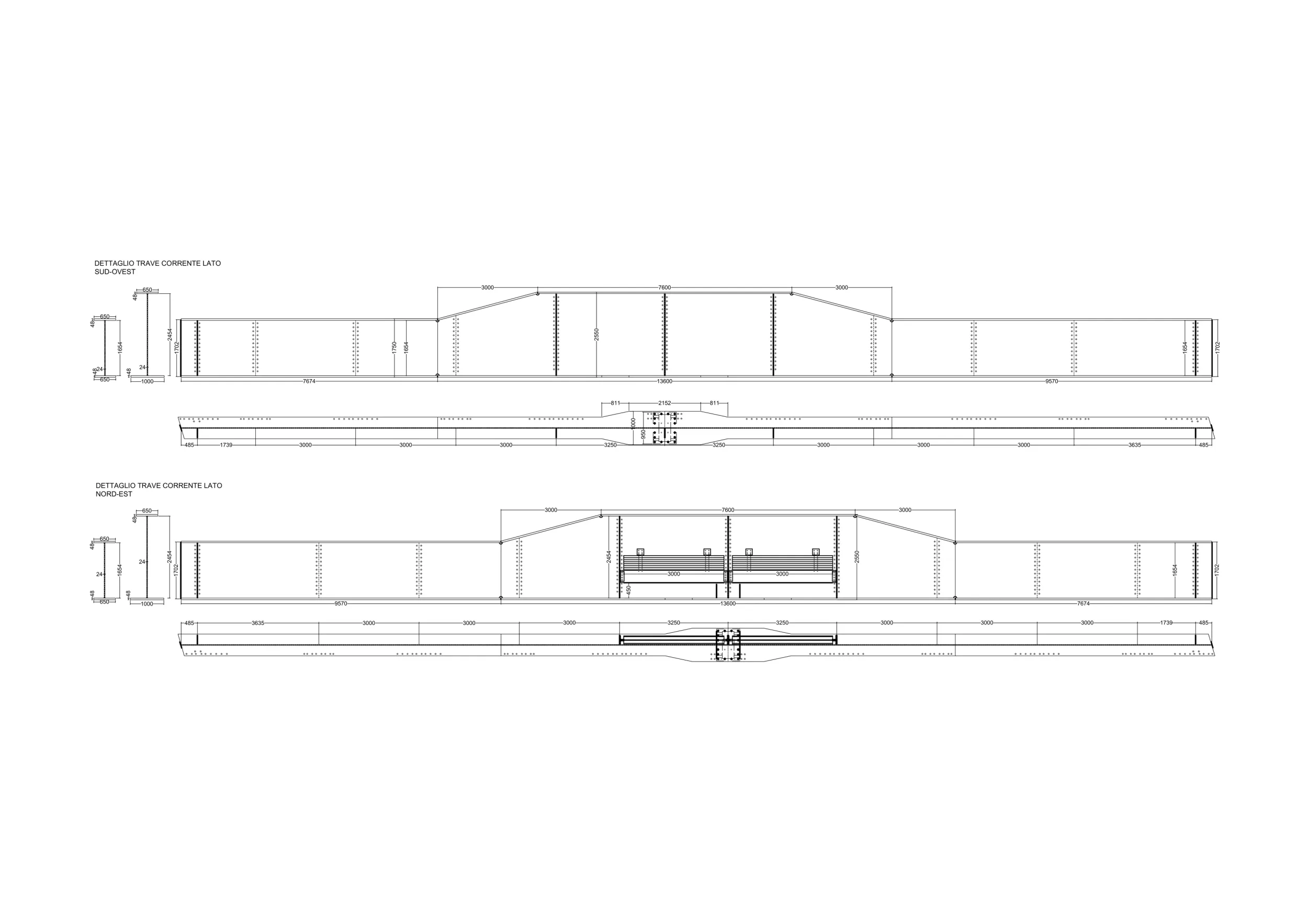

Campata girevole 30,97 m · Altezza variabile 1,75–2,55 m

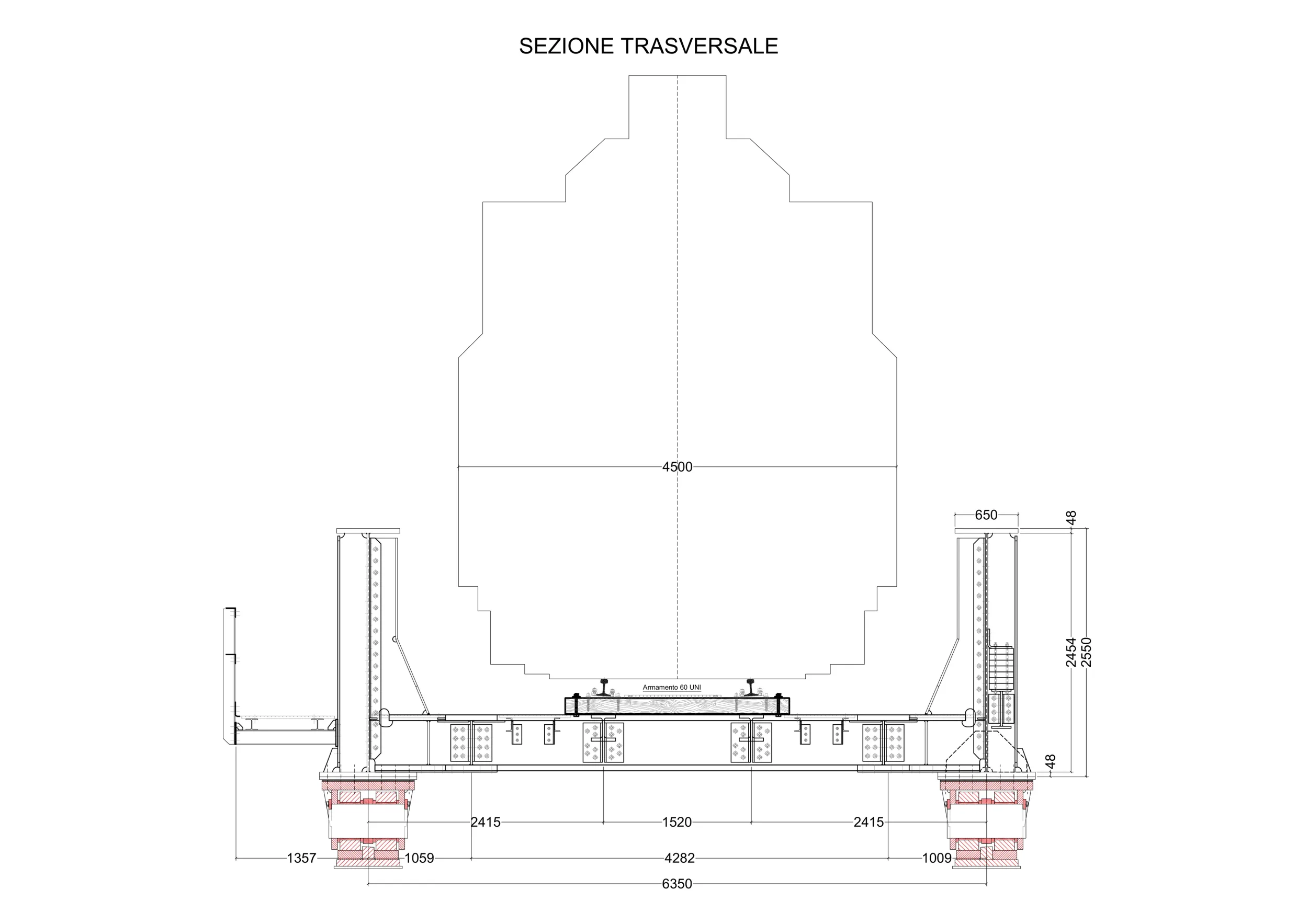

Interasse travi 6,35 m · Singolo binario

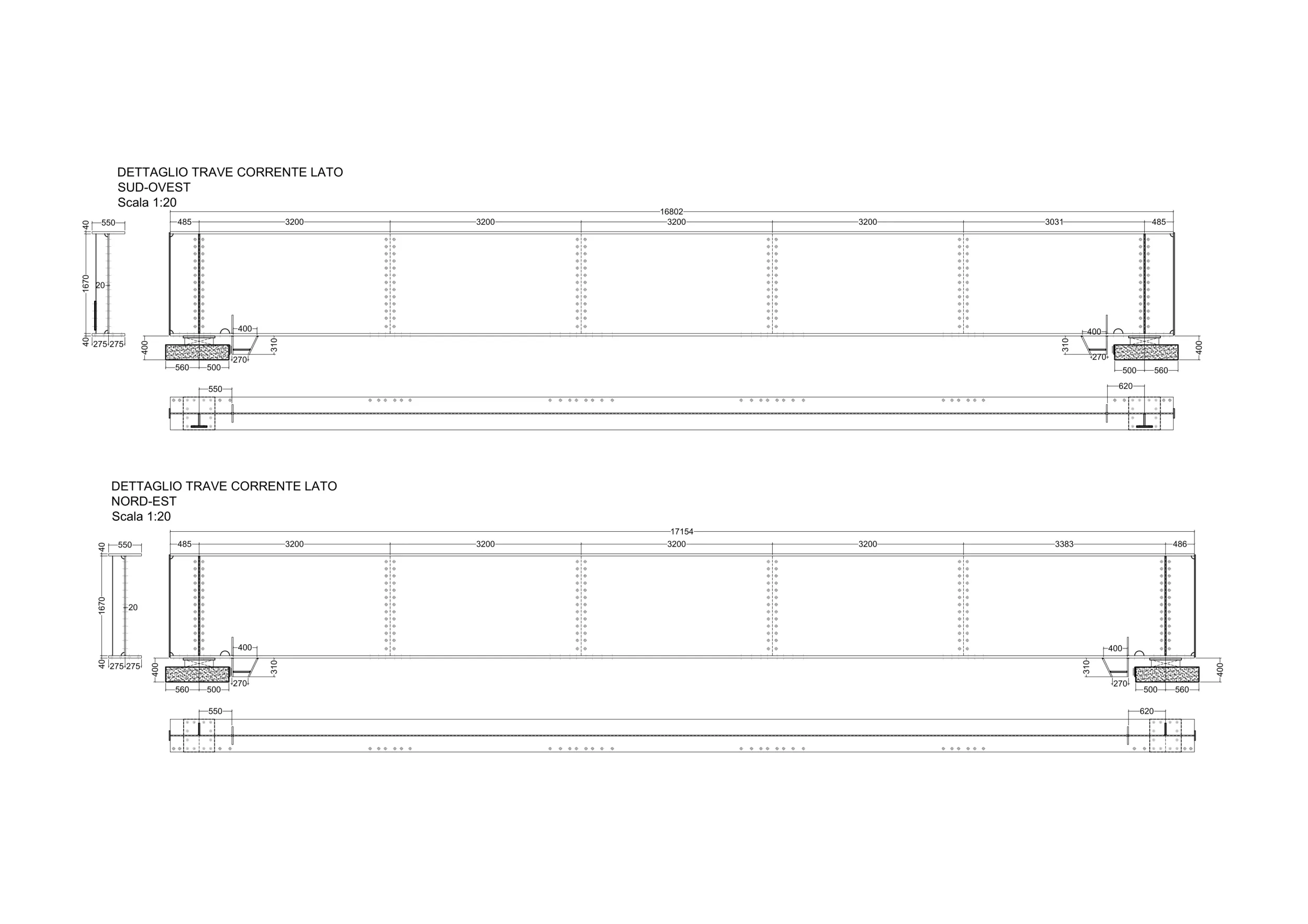

Campata fissa 16,00 m · Altezza 1,75 m
Fasi di cantiere

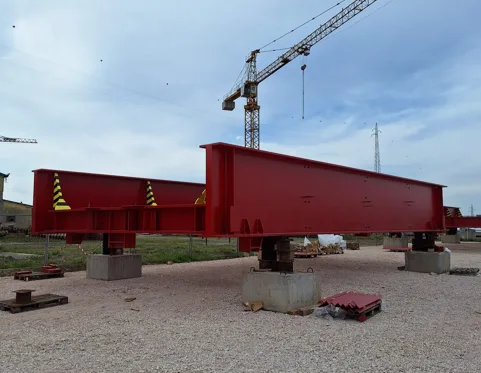

Vista progettuale
Sistema ferroviario portuale di Marghera

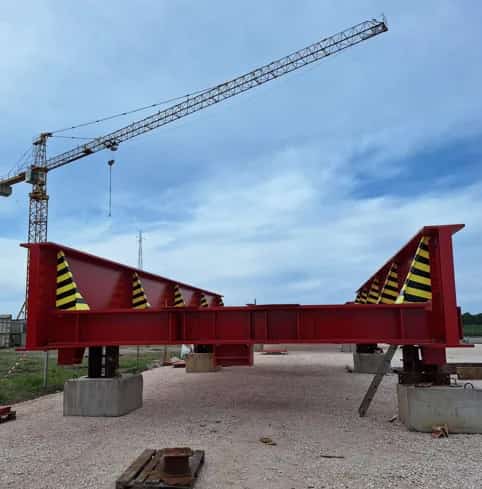

Schema campate
Disposizione delle campate con campata girevole centrale
