Sostituzione impalcato
Ponte di Camaiore

OPERA SOSTITUITA

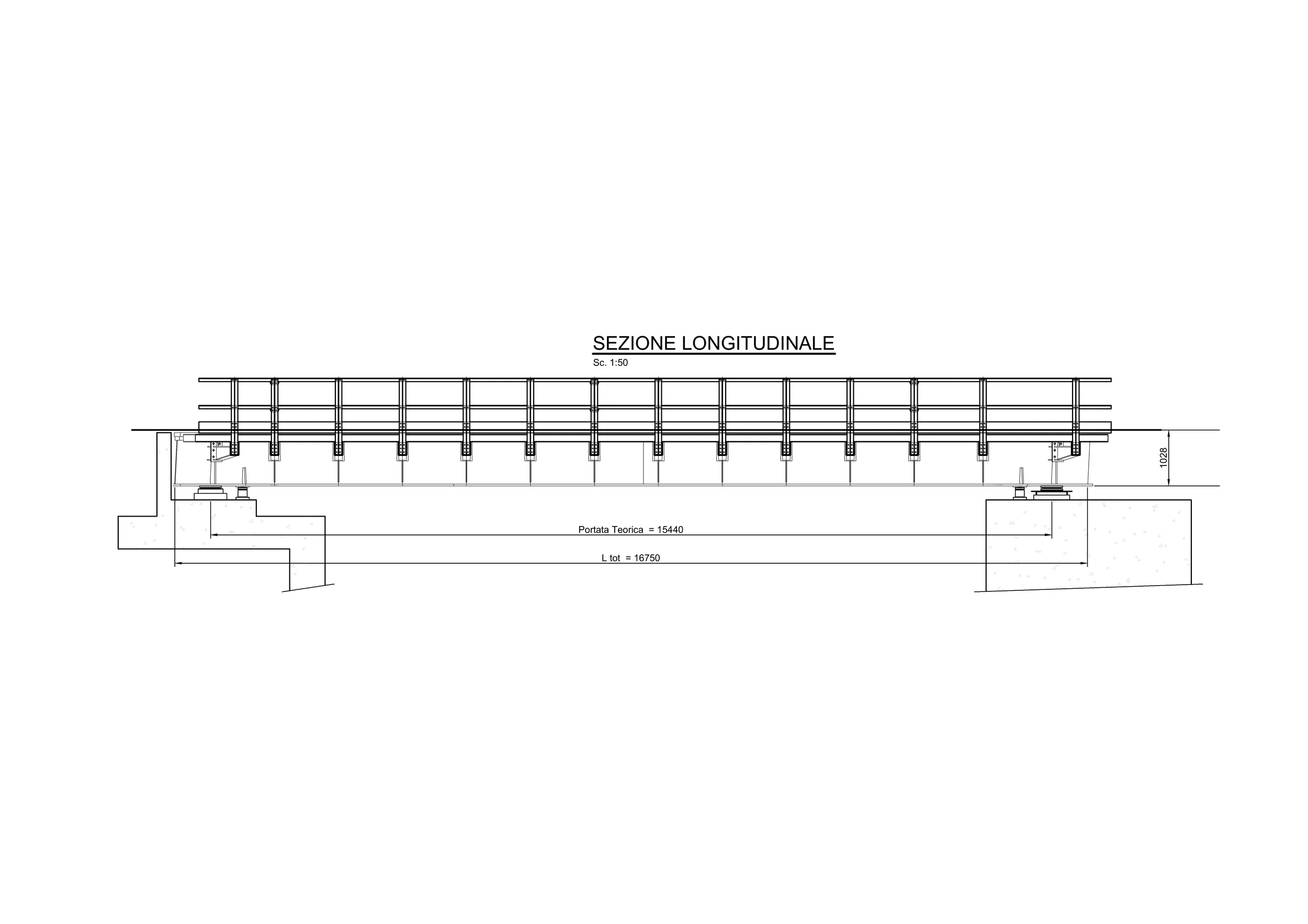

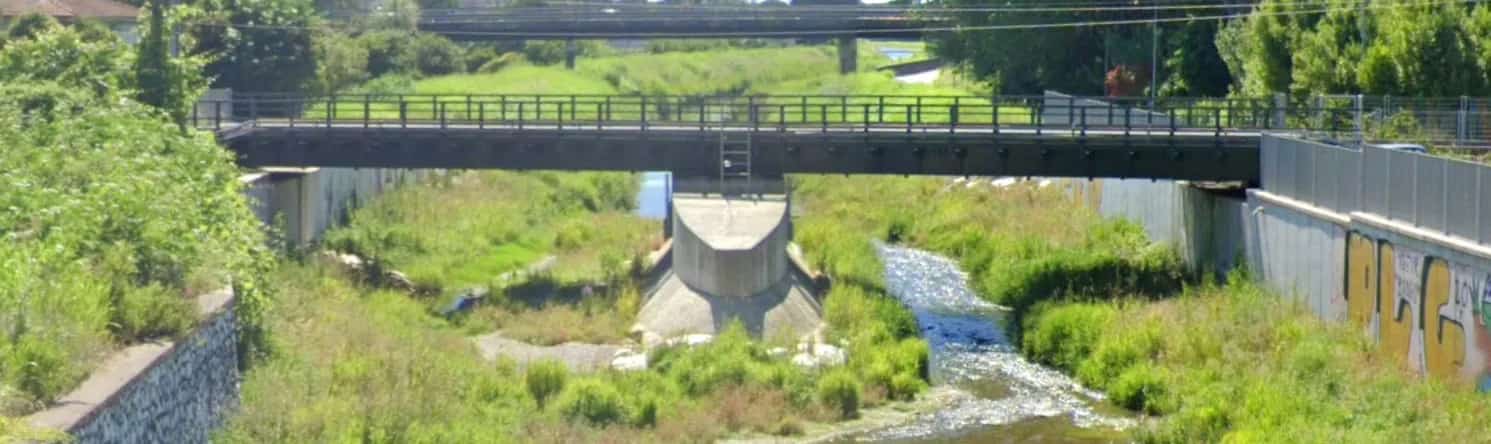

L'opera sostituita era costituita da quattro travate gemelle, due per ciascun binario, con portata teorica di 15,44 m e obliquità di circa 15° alle testate. L'altezza fra piano del ferro e sottotrave era pari a 102,8 cm, con armamento 60 UNI; l'interasse fra le anime di 2,70 m. Il binario in attraversamento è in rettifilo, con velocità di linea pari a 160 km/h.

NUOVA STRUTTURA

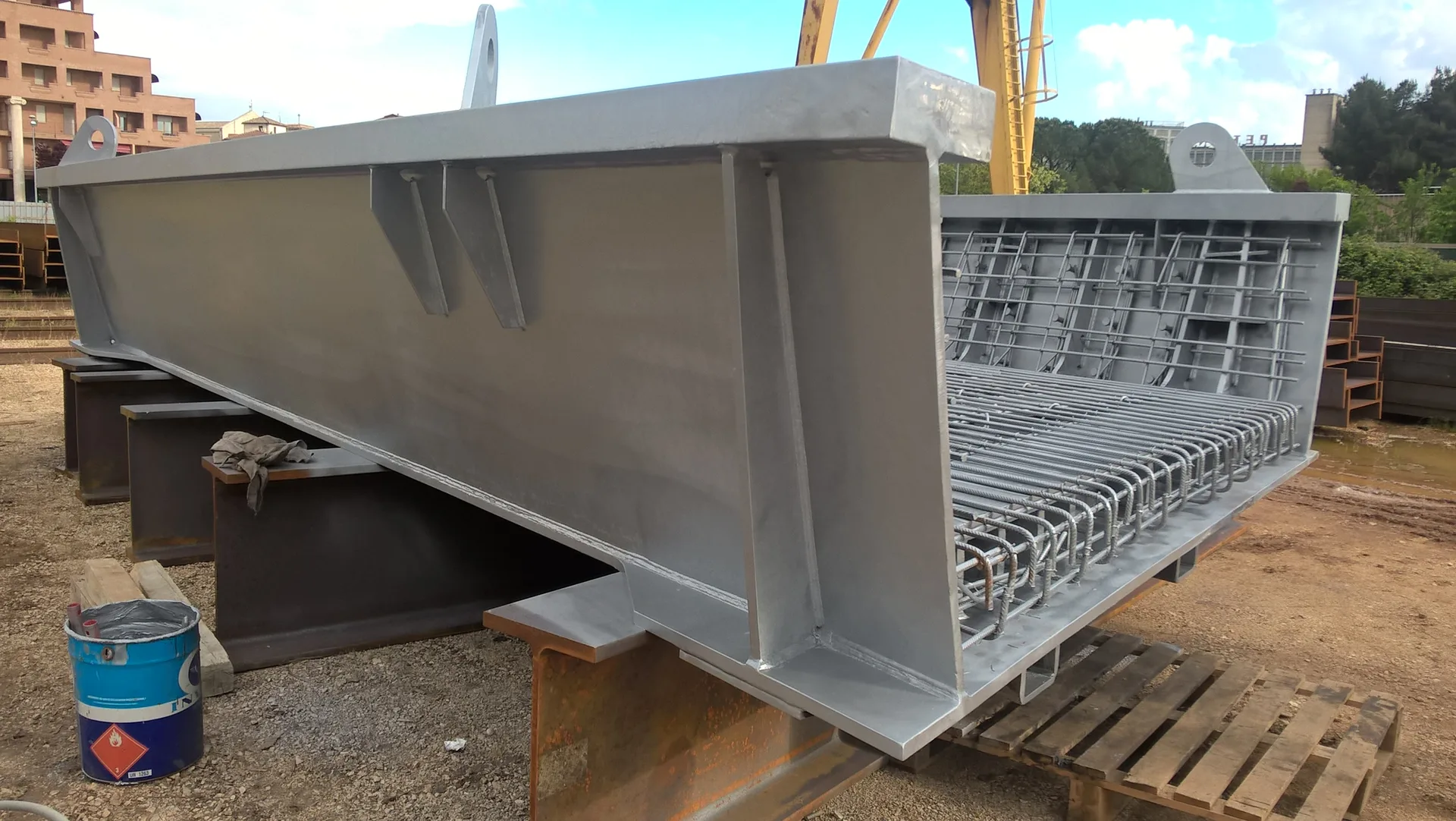

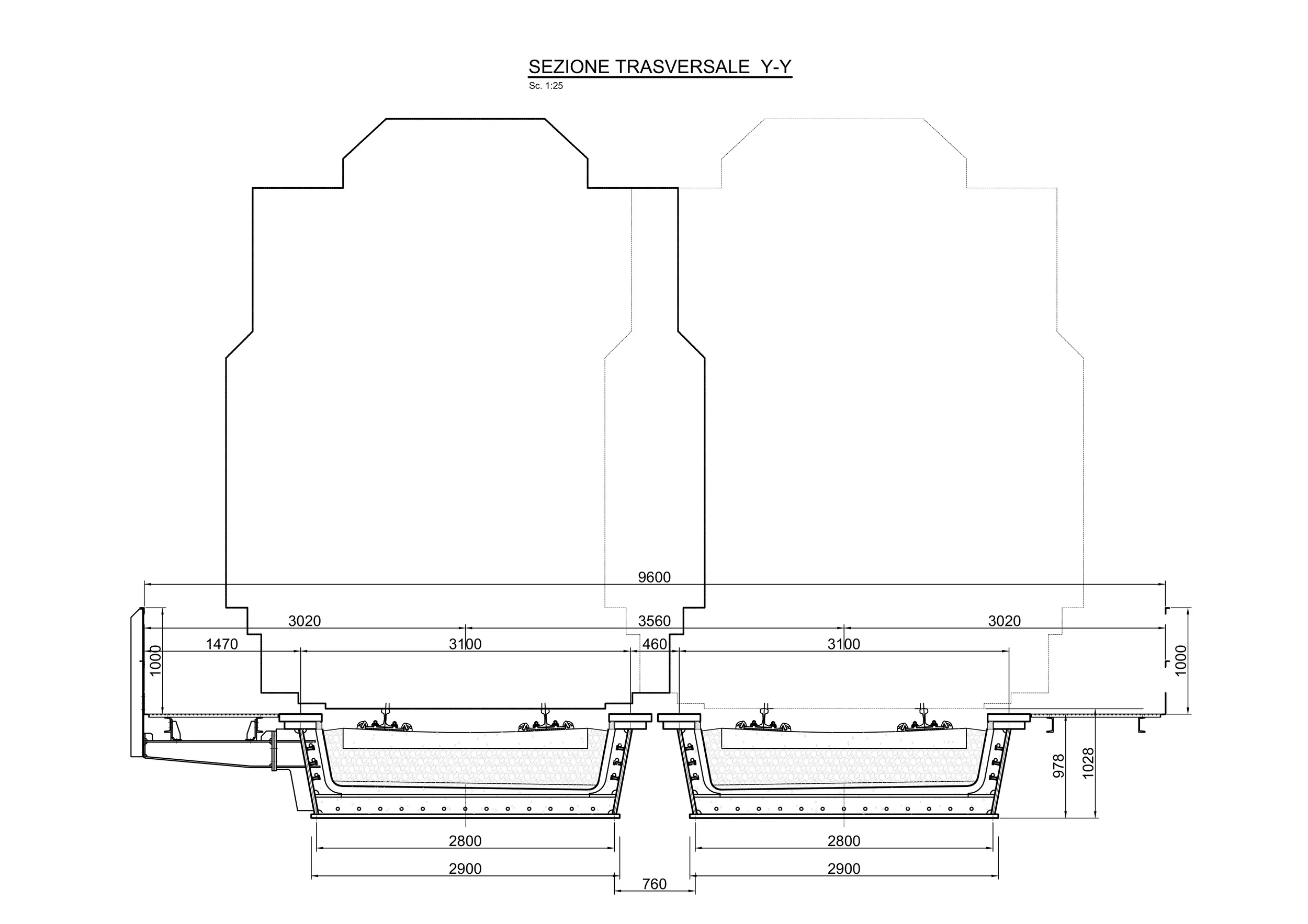

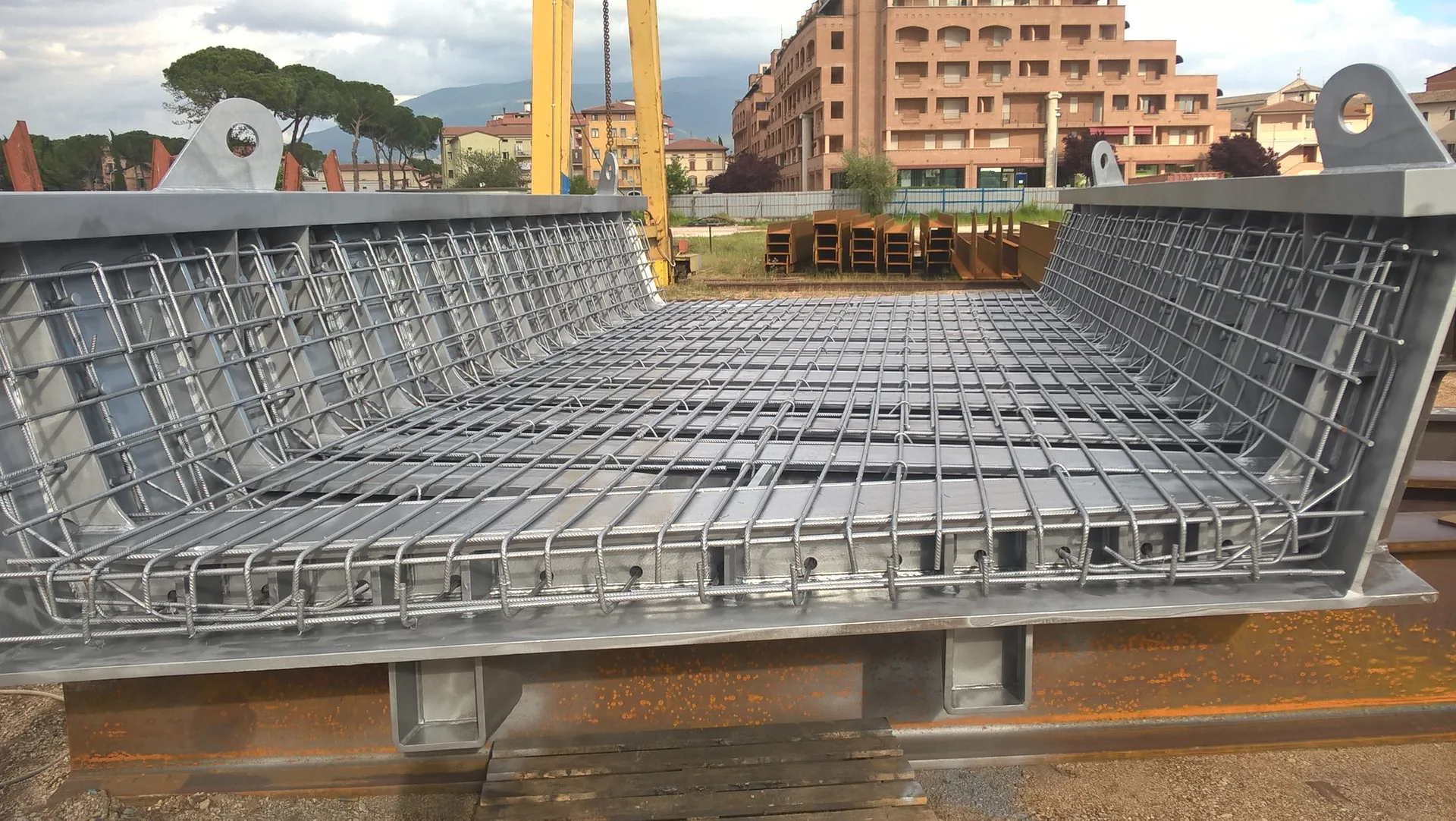

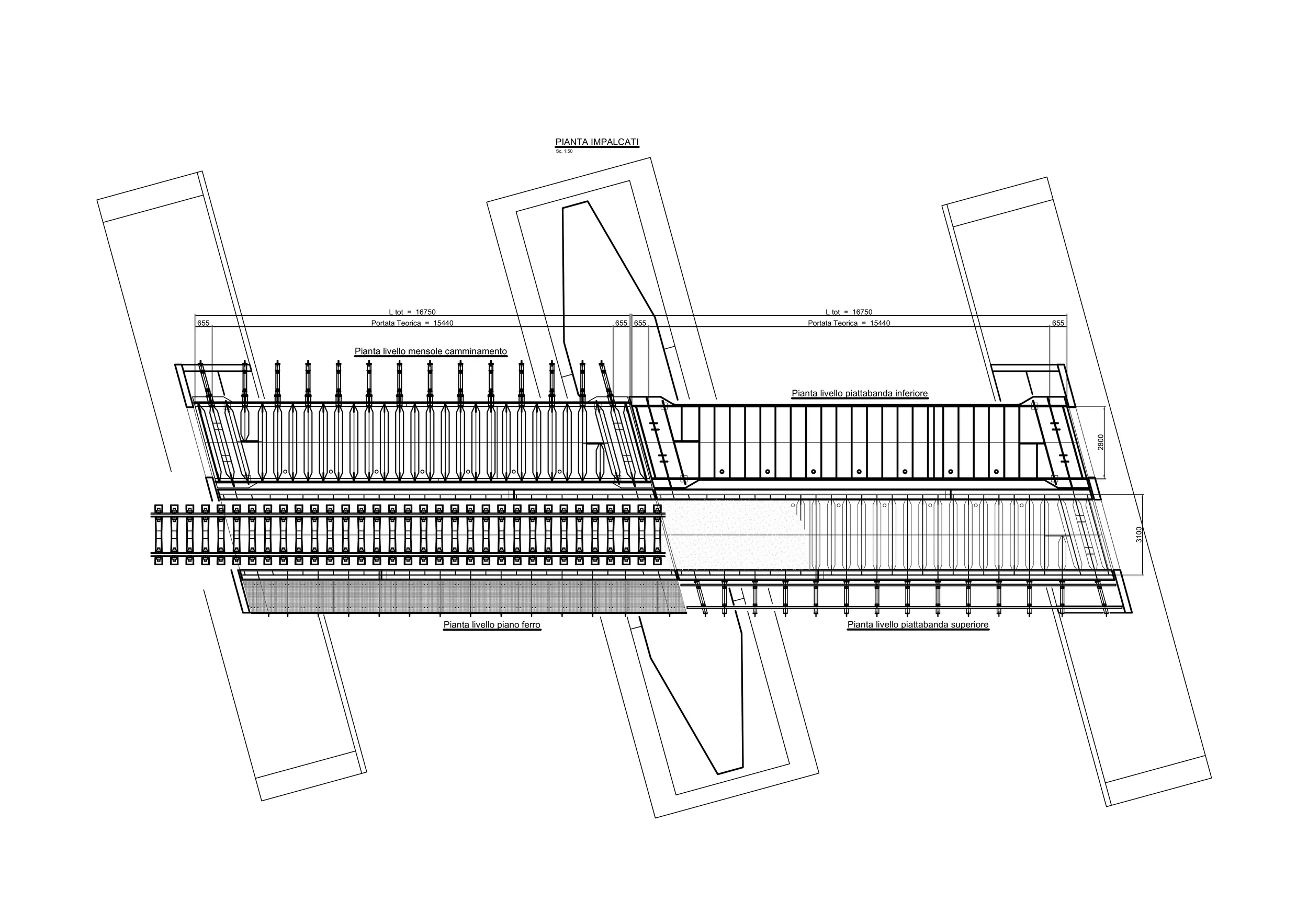

La struttura del cassone è costituita da una carpenteria metallica a forma di vasca, realizzata mediante una lamiera di fondo larga 2,90 m e di spessore 3,5 cm sulla quale sono saldate le due anime inclinate; nella parte superiore le anime sono collegate a due piattabande. Le anime presentano un'altezza di 80,3 cm misurata in direzione verticale e uno spessore di 3,5 cm; le piattabande superiori sono costituite da elementi di dimensioni trasversali 40 × 14 cm, ottenuti mediante la sovrapposizione di due piastre dello spessore di 7 cm. Sulle superfici esterne delle anime sono disposti, a interassi regolari, irrigidenti verticali con funzione di rigidezza locale e di collegamento per le mensole di sostegno dei camminamenti e dei parapetti; internamente alle anime gli irrigidimenti verticali sono posizionati in corrispondenza delle nervature trasversali a T della lamiera di fondo, a formare telai trasversali ad U capaci di contrastare i fenomeni di instabilità delle piattabande superiori compresse. Ciascuna campata è dotata di un camminamento laterale realizzato con pannelli in grigliato sostenuti da mensole metalliche disposte a interasse 1,20 m, passo modificato in corrispondenza degli appoggi per adattarsi all'obliquità dell'attraversamento. Il nuovo impalcato a cassone presenta un'altezza complessiva pari a 97,8 cm, mentre la distanza fra il piano del ferro e l'intradosso della trave risulta pari a 1,028 m.

VARO

Il varo avviene per mezzo di autogrù di idonea portata, posta su stabilizzatori che appoggiano su plinti in cls fondati su micropali. La rimozione degli esistenti impalcati a travi gemelle avviene anch'essa per sollevamento con autogrù.
